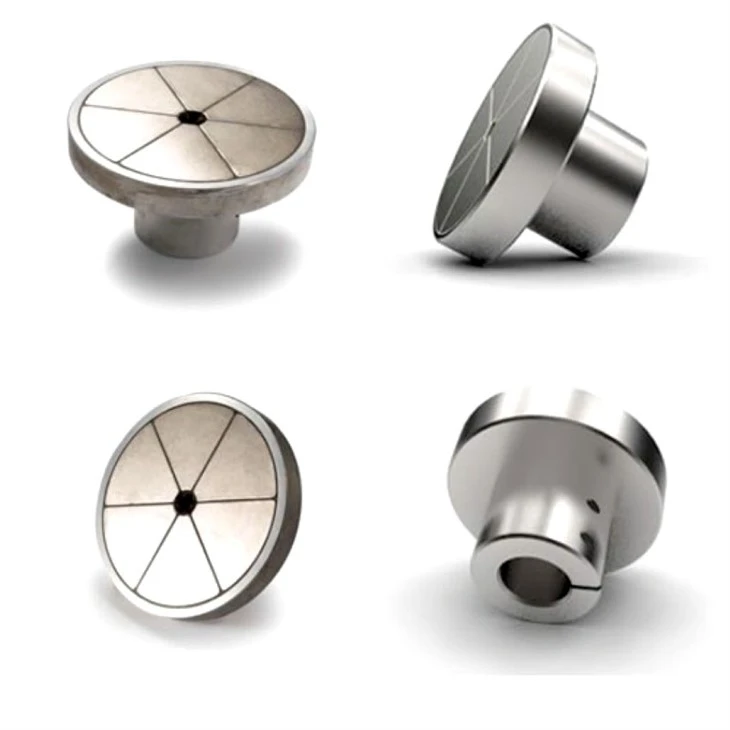

کوپلینگ مغناطیسی دیسکی (همچنین کوپلینگ مغناطیسی مسطح) از دو نیمه هاب با آهنرباهای قدرتمند تشکیل شده است. گشتاور اعمال شده به یک دیسک از طریق یک شکاف هوا به دیسک دیگر منتقل می شود. گشتاور قابل انتقال را می توان با تنظیم شکاف هوا تغییر داد. با استفاده از اصل برهمکنش بین جاذبه و دافعه آهنرباهای قوی، یک دستگاه انتقال نیرو برای انتقال فضایی بدون تماس است.
الزامات برای محیط نصب کوپلینگ مغناطیسی دیسک نسبتا کم است. چندین آهنربای خاکی کمیاب NS را به کار می گیرد. هنگامی که موتور می چرخد، قطب N و قطب S یکدیگر را جذب می کنند تا گشتاور ایجاد کنند. و در محدوده معینی از گشتاور، برای دستیابی به چرخش همزمان.
ویژگی های کوپلینگ دیسک مغناطیسی غیر تماسی
- کوپلینگ مغناطیسی دارای عملکرد محافظت از اضافه بار است که ایمنی و قابلیت اطمینان را بهبود می بخشد و آسیب را به طور کامل از بین می برد.
- بدون تماس، سایش صفر، نصب آسان، ضد لرزش، ضد انفجار، می تواند ایزوله و ضد نشت باشد.
- کوپلینگ دیسک مغناطیسی بدون تماس به دستگاه اجازه می دهد تا در محیط های شدید مانند گازهای تهاجمی، سمی، انفجاری، گرانبها یا قابل اشتعال و مخلوط های گازی کار کند.
- گشتاور و انتقال سرعت مورد نیاز دستگاه را می توان با تنظیم شکاف هوا به دست آورد و اثر صرفه جویی در انرژی قابل توجه است.
- کوپلینگ دیسک مغناطیسی ساختار فشرده ای دارد و تجهیزات کمکی دیگری برای نصب مورد نیاز نیست. گشتاور از طریق شکاف هوا منتقل می شود، بنابراین هیچ تماس مستقیمی بین دو قسمت وجود ندارد، به طوری که هیچ قطعه فرسوده ای وجود نخواهد داشت و می تواند تا 80 درصد لرزش را کاهش دهد و عمر تمام قطعات را افزایش دهد.
کوپلینگ های مغناطیسی دیسکی به گونه ای پیکربندی شده اند که شار مغناطیسی در اطراف وجه های انتهایی صاف مجموعه های استوانه ای منتقل شود. این دو جزء به صورت محوری به سمت یکی و دیگری جذب می شوند و معمولاً برای یکپارچگی مناسب نیاز به پشتیبانی یاتاقان رانش اضافی دارند.
ناهماهنگی محوری - تحمل خفیف. مقدار انتقال گشتاور به طور مستقیم با فاصله محوری و تعداد آهنرباهای استفاده شده در طراحی متناسب است. تغییرات کوچک در شکاف هوا ممکن است منجر به تغییرات بزرگ در گشتاور شود
ناهماهنگی شعاعی - بسیار متحمل.
ناهماهنگی زاویه ای - متحمل. با توجه به رابطه بین گشتاور خروجی و فاصله محوری، ناهماهنگی زاویه ای زیاد ممکن است منجر به کاهش غیرمنتظره گشتاور شود.
فناوری انتقال مغناطیسی یک انقلاب تکنولوژیکی جدید را در تاریخ انتقال جهانی محقق کرده است و قطعاً مزایای اقتصادی بی سابقه ای را برای تجارت معدن به ارمغان خواهد آورد.
سوالات متداول
برای طراحی کوپلینگ مغناطیسی دائمی به کمک شما نیاز داریم.
- چه مقدار گشتاور (نیرو) را دوست دارید منتقل کنید؟
- سرعت کار چقدر است؟ (سرعت یا RPM)
- محدوده دمای عملیاتی چقدر است؟
- مرجع ابعاد به صورت زیر
