هیسترزیس مغناطیسی یک روتور مغناطیسی چیست؟

هیسترزیس مغناطیسی یک روتور مغناطیسی چیست؟

به عنوان یک تامین کننده روتور مغناطیسی، من با سوالات متعددی در مورد خواص مغناطیسی روتورها مواجه شده ام و یکی از پدیده هایی که اغلب در این بحث ها ظاهر می شود، پسماند مغناطیسی است. درک هیسترزیس مغناطیسی برای هر کسی که در طراحی، تولید یا استفاده از روتورهای مغناطیسی نقش دارد، بسیار مهم است، بنابراین بیایید در این مورد تحقیق کنیم.

هیسترزیس مغناطیسی چیست؟

پسماند مغناطیسی یک ویژگی اساسی مواد فرومغناطیسی است - موادی که می توانند به شدت مغناطیسی شوند، مانند آهن، نیکل و آلیاژهای خاص. این مواد اجزای سازنده اکثر روتورهای مغناطیسی هستند. پسماند تاخیر بین تغییرات در چگالی شار مغناطیسی (B) و شدت میدان مغناطیسی اعمال شده (H) را توصیف می کند.

هنگامی که یک میدان مغناطیسی خارجی به یک ماده فرومغناطیسی اعمال می شود، دوقطبی های مغناطیسی درون ماده شروع به همسو شدن با میدان می کنند. با افزایش قدرت میدان مغناطیسی (H)، چگالی شار مغناطیسی (B) ماده نیز افزایش می یابد، اما نه به صورت خطی. وقتی B را در مقابل H رسم می کنیم، منحنی شکل حلقه ای به نام حلقه پسماند دریافت می کنیم.

بیایید نگاهی دقیق تر به مراحل مختلف حلقه هیسترزیس بیندازیم. وقتی H = 0، دوقطبی های مغناطیسی در ماده به طور تصادفی جهت گیری می شوند، و B = 0. همانطور که شروع به افزایش H در جهت مثبت می کنیم، B در امتداد منحنی به نام منحنی مغناطیسی اولیه افزایش می یابد. با ادامه افزایش H، B در نهایت به یک نقطه اشباع می رسد، جایی که افزایش بیشتر H منجر به افزایش قابل توجهی در B نخواهد شد.

حال اگر شروع به کاهش مجدد H به صفر کنیم، B به صفر برنمی گردد. در عوض، یک چگالی شار مغناطیسی باقیمانده وجود دارد که به آن پسماند (Br) می گویند. این به این دلیل است که برخی از دوقطبی های مغناطیسی در موقعیت خود قفل شده اند و حتی پس از حذف میدان خارجی در یک راستا باقی می مانند.

برای مغناطیس زدایی کامل مواد و برگرداندن B به صفر، باید میدان مغناطیسی را در جهت مخالف اعمال کنیم. بزرگی این میدان مغناطیسی معکوس را اجبار (Hc) می گویند. اگر به افزایش میدان مغناطیسی معکوس ادامه دهیم، ماده در جهت مخالف اشباع می شود. همانطور که H معکوس را کاهش می دهیم و دوباره H مثبت اعمال می کنیم، حلقه پسماند را کامل می کنیم.

چرا هیسترزیس مغناطیسی برای روتورهای مغناطیسی مهم است؟

خاصیت هیسترزیس مواد روتور مغناطیسی پیامدهای گسترده ای در عملکرد آن دارد.

از دست دادن انرژی

یکی از مهمترین جنبه ها اتلاف انرژی است. هر چرخه در اطراف حلقه هیسترزیس نشان دهنده اتلاف انرژی به شکل گرما است. این به عنوان از دست دادن هیسترزیس شناخته می شود. در روتورهای مغناطیسی با سرعت بالا، این تلفات می تواند به سرعت افزایش یابد و باعث افزایش دما شود. دمای بالا می تواند خواص مغناطیسی مواد روتور را در طول زمان کاهش دهد و همچنین ممکن است منجر به خرابی های مکانیکی به دلیل انبساط حرارتی شود. بنابراین، به حداقل رساندن تلفات هیسترزیس یک نکته حیاتی برای بهبود کارایی روتورهای مغناطیسی است.

پایداری مغناطیسی

هیسترزیس مغناطیسی نیز بر پایداری مغناطیسی روتور تأثیر می گذارد. مقادیر ماندگاری (Br) و اجباری (Hc) تعیین می کنند که روتور چقدر می تواند میدان مغناطیسی خود را حفظ کند. روتور با ماندگاری و اجبار بالا بهتر می تواند در برابر میدان های مغناطیسی زدایی خارجی مقاومت کند و خواص مغناطیسی خود را در طول زمان حفظ کند. این امر به ویژه در کاربردهایی که به میدان مغناطیسی پایدار نیاز است، مانند موتورهای الکتریکی و ژنراتورها، اهمیت دارد.

انعطاف پذیری طراحی

درک هیسترزیس امکان طراحی بهتر روتورهای مغناطیسی را فراهم می کند. کاربردهای مختلف ممکن است به ویژگی‌های هیسترزیس متفاوتی نیاز داشته باشند. به عنوان مثال، در برخی از سیستم‌های کنترل دقیق، روتورهایی با اجبار کم و حلقه‌های پسماند باریک ترجیح داده می‌شوند زیرا می‌توانند به راحتی مغناطیسی و مغناطیسی شوند. از سوی دیگر، در کاربردهایی که به میدان های مغناطیسی قوی و پایدار نیاز است، روتورهایی با اجبار بالا و حلقه های هیسترزیس گسترده مناسب تر هستند.

انواع روتورهای مغناطیسی و هیسترزیس آنها

به عنوان یک تامین کننده روتور مغناطیسی، ما انواع روتورهای مغناطیسی را ارائه می دهیم که هر کدام دارای خواص پسماند متمایز بر اساس مواد و فرآیندهای ساخت آن ها هستند.

روتور شفت مغناطیسی

روتورهای شفت مغناطیسی به دلیل عملکرد قابل اعتمادی که دارند به طور گسترده در صنایع مختلف مورد استفاده قرار می گیرند. این روتورها اغلب از مواد فرومغناطیسی با کیفیت بالا ساخته می شوند. انتخاب مواد به طور قابل توجهی بر رفتار هیسترزیس تأثیر می گذارد. به عنوان مثال، اگر روتور شفت مغناطیسی از یک ماده مغناطیسی نرم ساخته شده باشد، دارای یک حلقه پسماند باریک خواهد بود، که به معنای کاهش پسماند کم است. مواد مغناطیسی نرم نیز به راحتی مغناطیس و غیر مغناطیسی می شوند، و آنها را برای کاربردهایی که نیاز به تغییر مکرر میدان مغناطیسی دارند، مانند برخی از موتورهای جریان متناوب (AC) مناسب می کند.

از سوی دیگر، اگر یک روتور شفت مغناطیسی از یک ماده مغناطیسی سخت ساخته شود، دارای یک حلقه پسماند گسترده خواهد بود. مواد مغناطیسی سخت با ماندگاری و اجبار بالا مشخص می شوند که تضمین می کند که روتور می تواند یک میدان مغناطیسی قوی و پایدار را حفظ کند. این نوع روتورها برای موتورهای جریان مستقیم (DC) و ژنراتورهای آهنربایی دائمی ایده آل هستند.

روتور شفت مغناطیسی

نوع دیگری از روتورهای شفت مغناطیسی ما با توجه به الزامات کاربردی خاص طراحی شده است. فرآیند تولید همچنین می تواند در اصلاح رفتار هیسترزیس نقش داشته باشد. به عنوان مثال، عملیات حرارتی می تواند ساختار داخلی ماده مغناطیسی را تغییر دهد و در نتیجه بر خواص مغناطیسی آن تأثیر بگذارد. یک روتور شفت مغناطیسی که به خوبی عملیات حرارتی شده است، ممکن است ویژگی‌های پسماند را بهینه کرده باشد، مانند کاهش تلفات هیسترزیس یا بهبود پایداری مغناطیسی.

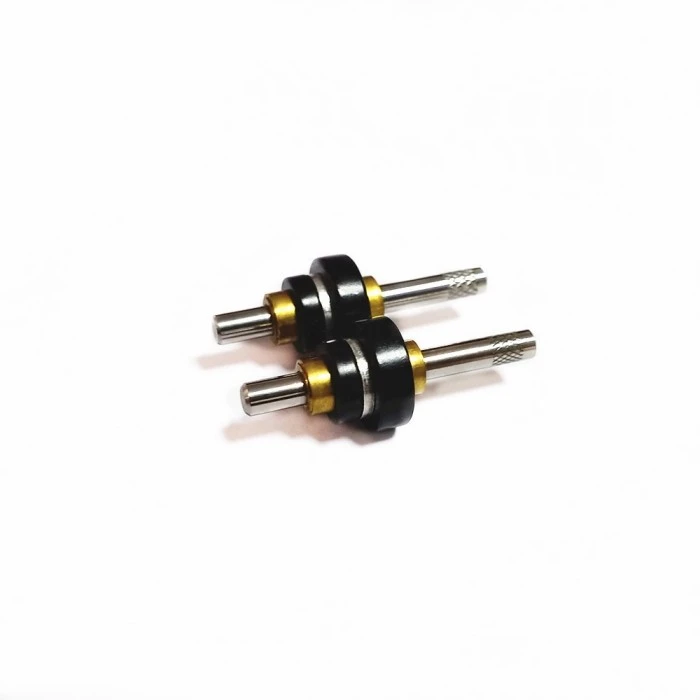

روتور آهنربایی NdFeB متصل شده

روتورهای آهنربایی باند NdFeB به دلیل قدرت مغناطیسی بالا شناخته شده اند. بور آهن نئودیمیم (NdFeB) یک ماده مغناطیسی خاکی کمیاب با خواص مغناطیسی عالی است. روتورهای آهنربای پیوندی NdFeB معمولاً دارای یک حلقه پسماند نسبتاً گسترده هستند که نشان دهنده اجبار و ماندگاری بالا است. این به آن‌ها اجازه می‌دهد تا میدان‌های مغناطیسی قوی و پایدار تولید کنند، و آنها را برای کاربردهای با عملکرد بالا، مانند موتورهای وسایل نقلیه الکتریکی و تجهیزات هوافضا، مناسب می‌سازد.

اندازه گیری و کنترل هیسترزیس مغناطیسی

برای اطمینان از کیفیت و عملکرد روتورهای مغناطیسی خود، از تکنیک های اندازه گیری پیشرفته برای تعیین دقیق خواص پسماند مواد استفاده می کنیم. یکی از روش های رایج استفاده از هیسترزیگراف است که می تواند چگالی شار مغناطیسی (B) و قدرت میدان مغناطیسی (H) را به طور همزمان اندازه گیری کند و حلقه پسماند را رسم کند. این به ما این امکان را می دهد که به طور دقیق میزان فقدان باقی ماندن، اجبار و هیسترزیس را تعیین کنیم.

کنترل هیسترزیس مغناطیسی یک کار پیچیده اما ضروری است. ما می‌توانیم هیسترزیس را از طریق انتخاب مواد، فرآیندهای تولید و درمان‌های پس از پردازش کنترل کنیم. به عنوان مثال، با انتخاب دقیق ترکیب آلیاژی مواد مغناطیسی، می توانیم خواص مغناطیسی را تنظیم کنیم. علاوه بر این، فرآیندهایی مانند کار سرد و بازپخت می‌توانند برای اصلاح ساختار دانه‌بندی مواد مورد استفاده قرار گیرند که به نوبه خود بر رفتار پسماند تأثیر می‌گذارد.

نتیجه گیری

هیسترزیس مغناطیسی یک عامل کلیدی است که بر عملکرد، کارایی و پایداری روتورهای مغناطیسی تأثیر می گذارد. به عنوان یک تامین کننده روتور مغناطیسی، ما متعهد به ارائه روتورهای با کیفیت بالا با ویژگی های هیسترزیس بهینه هستیم. چه به یک روتور شفت مغناطیسی با افت هیسترزیس کم برای کاربردهای کارآمد انرژی نیاز داشته باشید یا به یک روتور آهنربایی NdFeB متصل با قدرت مغناطیسی بالا برای سناریوهای با عملکرد بالا، ما تخصص و منابع لازم را برای رفع نیازهای شما داریم.

اگر در بازار روتورهای مغناطیسی هستید و می خواهید در مورد نیازهای خاص خود صحبت کنید، ما شما را تشویق می کنیم تا برای بحث در مورد خرید با ما تماس بگیرید. ما اینجا هستیم تا به شما کمک کنیم بهترین راه حل روتور مغناطیسی را برای کاربرد خود پیدا کنید.

مراجع

• Culity، BD، & Graham، CD (2008). مقدمه ای بر مواد مغناطیسی مطبوعات Wiley-IEEE.
• Bozorth، RM (1993). فرومغناطیس. مطبوعات IEEE.
• O'Handley، RC (2000). مواد مغناطیسی مدرن: اصول و کاربردها. وایلی.
